ПРИСТРОЇ АВТОМАТИЧНОГО ВВОДУ РЕЗЕРВУ

Пристрої автоматичного включення резервного живлення (АВР) – автоматизована система, призначена для відновлення живлення шляхом включення аварійного джерела електропостачання при відключенні основного джерела.

У якості додаткового джерела використовують будь-яке резервне живлення: електростанцію, автономний генератор або другу лінію з іншої підстанції для об’єктів категорії А (лікарні, дата-центри, тощо).

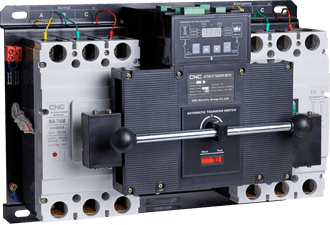

Продуктова лінійка компанії CNC Electric нараховує дві серії пристроїв АВР: YCQ2CB, YCQ9B.

Типорозміри

СЕРІЯ	НАЙМЕНУВАННЯ	In
YCQ2CB	Автоматичний ввод резерву YCQ2CB-63	10, 16, 20, 25, 32, 40, 50, 63
	Автоматичний ввод резерву YCQ2CB-125	10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
	Автоматичний ввод резерву YCQ2CB-250	80, 100, 125, 140, 160, 180, 200, 225, 250
	Автоматичний ввод резерву YCQ2CB-400	200, 225, 250, 315, 350, 400
	Автоматичний ввод резерву YCQ2CB-630	315, 350, 400, 500, 630
	Автоматичний ввод резерву YCQ2CB-800	630, 700, 800
	Автоматичний ввод резерву YCQ2CB-1250	1000, 1250
	Автоматичний ввод резерву YCQ2CB-1600	1600
YCQ9B	Автоматичний ввод резерву YCQ9B-63	6, 10, 16, 20, 25, 32, 40, 50, 63

In – номінальний струм, А

ВИМИКАЧІ-РОЗ'ЄДНУВАЧІ

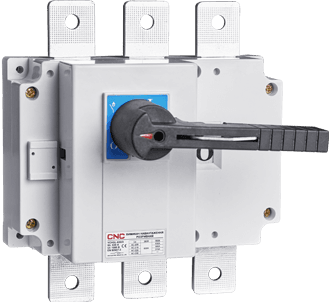

Вимикачі навантаження розривні серії YCHGL застосовують у розподільчих пристроях для здійснення ручних операцій вмикання/вимикання електричних мереж. Виконують функцію розриву електричного кола за одним напрямком та обладнанні напівзалежним приводом – комутація здійснюється після повороту рукоятки до певного кута, після чого включення або відключення відбувається зі значним прискоренням, яке забезпечує пружинний механізм.

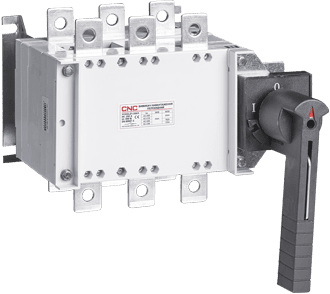

Вимикачі навантаження перекидні серії YCHGLZ1 застосовують у розподільчих пристроях для здійснення ручних операцій вмикання/вимикання електричних мереж. Виконують функцію розриву електричного кола за двома напрямками та обладнанні напівзалежним приводом – комутація здійснюється після повороту рукоятки до певного кута, після чого включення або відключення відбувається зі значним прискоренням, яке забезпечує пружинний механізм.

Змінний струм

до 3150А

50 (60 Hz)

660V

Типорозміри

НАЙМЕНУВАННЯ	Itz
Вимикач-роз’єднувач YCHGL-100	100
Вимикач-роз’єднувач YCHGL(Z1)-160	160
Вимикач-роз’єднувач YCHGL(Z1)-250	200, 250
Вимикач-роз’єднувач YCHGL(Z1)-630	315, 400, 500, 630
Вимикач-роз’єднувач YCHGL(Z1)-1600	1000, 1250, 1600
Вимикач-роз’єднувач YCHGL(Z1)-3150	2000, 2500, 3150

Itz – умовний тепловий струм, А

МОТОР-РУБИЛЬНИКИ

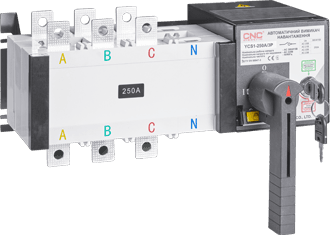

Перемикачі навантаження (мотор-рубильники) серії YCS1 призначені для здійснення ручних та дистанційних операцій включення/відключення електричних мереж. Здійснюють перемикання між двома лініями живлення, а також можуть працювати в якості пристрою автоматичного введення резерву. Мотор-рубильники складаються з двох триполюсних або чотириполюсних вимикачів навантаження електричного механізму перемикання та блоку управління (контролера).

Змінний струм

до 3200А

50 (60 Hz)

415V

Типорозміри

НАЙМЕНУВАННЯ	In
Пристрій автоматичного вводу резерву YCS1-100	16, 20, 25, 32, 40, 50, 63, 80, 100
Пристрій автоматичного вводу резерву YCS1-250	125, 160, 250
Пристрій автоматичного вводу резерву YCS1-630	400, 630
Пристрій автоматичного вводу резерву YCS1-1600	800, 1000, 12500, 1600
Пристрій автоматичного вводу резерву YCS1-3200	2000, 2500, 3200

In – номінальний струм, А

ТРИМАЧІ ТА ЗАПОБІЖНИКИ

Запобіжники плавкі низьковольтні серії NT призначені для захисту розподільних приладів, ліній електропередач від струмів перевантаження та короткого замикання. Зокрема можуть використовуватись в стаціонарних підстанціях трансформаторного типу, шафах розподілу (ШР, ШРП), ввідно-розподільних пристроях (ВРУ) та в ящиках розриву (ЯРП).

Змінний струм

до 1000А

50 (60 Hz)

до 800V

Типорозміри

НАЙМЕНУВАННЯ	In
Запобіжник NT00C	2, 4, 6, 10, 16, 20, 25, 32, 36, 40, 50, 63, 80, 100
Запобіжник NT00	4, 6, 10, 16, 20, 25, 32, 36, 40, 50, 63, 80, 100, 125, 160
Запобіжник NT0	6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
Запобіжник NT1	80, 100, 125, 160, 200, 224, 250
Запобіжник NT2	100, 125, 160, 200, 224, 250, 300, 315, 355, 400
Запобіжник NT3	315, 355, 400, 425, 500, 630
Запобіжник NT4	800, 1000

In – номінальний струм, А

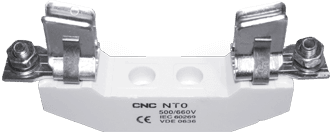

Тримачі запобіжників серії NT призначені для встановлення плавких запобіжників серії NT. Контакти тримачів виконані з електротехнічної міді із гальванічним покриттям сплаву олово-вісмут. Основа тримачів складається з армованої термореактивної пластмаси, яка має високу стійкість до механічних впливів, та наділена властивостями надійного ізолятора.

Змінний струм

до 1000А

50 (60 Hz)

до 800V

Типорозміри

НАЙМЕНУВАННЯ	In
Тримач запобіжника NT-00	100
Тримач запобіжника NT-0	160
Тримач запобіжника NT-1	250
Тримач запобіжника NT-2	400
Тримач запобіжника NT-3	630
Тримач запобіжника NT-4	1000

In – номінальний струм, А

МОДУЛЬНІ ВИМИКАЧІ НАВАНТАЖЕННЯ СЕРІЇ SAFE ДО 125А

Модульні вимикачі навантаження серії YCH1-125 виконують функції локальних вимикачів безпеки або рубильників та забезпечують ручне включення та відключення електричних кіл змінного струму.
Конструкція та технічні характеристики модульних вимикачів навантаження відповідають ДСТУ EN 60947-3:2015 та вимогам діючих стандартів з електромагнітної сумісності обладнання.

Змінний струм

до 125А

50 (60 Hz)

230/400V

Типорозміри

Кількість полюсів	1, 2, 3, 4
In	25, 32, 40, 63, 80, 100, 125

In – номінальний струм, А

МОДУЛЬНІ ПЕРЕМИКАЧІ НАВАНТАЖЕННЯ ДО 100А

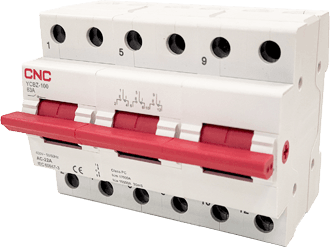

Модульні перемикачі навантаження серії YCBZ призначені для оперативного перемикання джерела живлення (мережа-генератор) в електричних колах. Пристрій має загальний верхній контакт та рукоятку керування трипозиційним станом контактів (1–0–2).
Конструкція та технічні характеристики перемикачів навантаження відповідають ДСТУ EN 60947-3 та вимогам діючих стандартів з електромагнітної сумісності обладнання.

Змінний струм

до 100А

50 (60 Hz)

240/415V

Типорозміри

НАЙМЕНУВАННЯ	In
Модульний перемикач навантаження YCBZ-40 1P	40
Модульний перемикач навантаження YCBZ-40 2P	40
Модульний перемикач навантаження YCBZ-40 3P	40
Модульний перемикач навантаження YCBZ-40 4P	40
Модульний перемикач навантаження YCBZ-100 1P	63, 100
Модульний перемикач навантаження YCBZ-100 2P	63, 100
Модульний перемикач навантаження YCBZ-100 3P	63, 100
Модульний перемикач навантаження YCBZ-100 4P	63, 100

In – номінальний струм, А
