СИЛОВІ АВТОМАТИЧНІ ВИМИКАЧІ В ЛИТОМУ КОРПУСІ ДО 1600А
Силові автоматичні вимикачі в литому корпусі
Силові автоматичні вимикачі в литому корпусі призначені для встановлення в лінійних та розподільчих електромережах з метою захисту від надструмів перевантаження та короткого замикання, а також для нечастих оперативних включень та виключень ліній живлення (не більше ніж 48 разів на добу).
Компанія CNC Electric презентує автоматичні вимикачі в литому корпусі серії BA-7. Конструкція та технічні характеристики вимикачів відповідають ДСТУ IEC 60947-2:2014 (EN 60947-2).
- Лазерне нанесення маркування та технічних параметрів
- Термостійкий корпус, стійкий до температур 960 °C
- Високоякісні контактні напайки
- Індивідуальний серійний номер, кожного апарату
- Кожен автоматичний вимикач перевірено, сертифікованим тест-обладнанням за міжнародним стандартом
Типорозміри
ВА-71
ВА-72
ВА-73
ВА-74
ВА-75
ВА-76
Ручний поворотний привод
Автоматичні вимикачі серії ВА-7 можуть комплектуватися ручним поворотним приводом, рукоятка якого монтується на двері розподільчого пристрою і через важіль з’єднується з рукояткою вимикача, даючи можливість вмикати і вимикати автоматичний вимикач при закритих дверцятах пристрою.
Габаритні розміри
Ручний поворотний привід до ВА-72
Ручний поворотний привід до ВА-73
Ручний поворотний привід до ВА-74
Ручний поворотний привід до ВА-75
Ручний поворотний привід до ВА-76

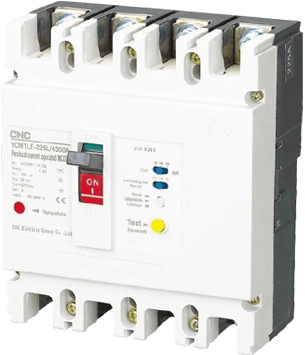

Диференційні автоматичні вимикачі серії YCM1LE
Диференційні автоматичні вимикачі серії YCM1LE призначені для захисту електромереж від надструмів перевантаження та короткого замикання, а також для контролю стану ізоляції та захисту людей від ураження змінним електричним струмом, запобіганню пожеж внаслідок пошкодження ізоляції токоведучих частин електрообладнання. Функція контролю за диференційним струмом може працювати в звичайному режимі, в режимі сигналізації або бути вимкненою. Автоматичний вимикач YCM1LE може використовуватись для нечастих оперативних включень та відключень споживачів.
Типорозміри
НАЙМЕНУВАННЯ | In |
Диференційний автоматичний вимикач YCM1LE-125 | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
Диференційний автоматичний вимикач YCM1LE-250 | 100, 125, 140, 160, 180, 200, 225, 250 |
Диференційний автоматичний вимикач YCM1LE-400 | 225, 315, 350, 400 |
Диференційний автоматичний вимикач YCM1LE-630 | 400, 500, 630 |
Диференційний автоматичний вимикач YCM1LE-800 | 630, 700, 800 |
In – номінальний струм

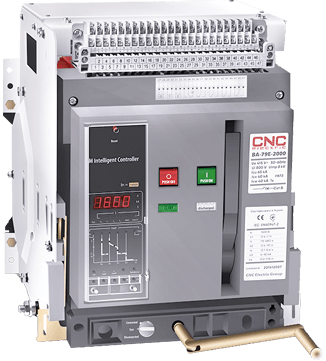

Повітряні автоматичні вимикачі
Повітряні автоматичні вимикачі ВА-79Е з електронним розчіплювачем призначені для встановлення в лінійних та розподільчих електромережах. Вони застосовуються в низьковольтному щитовому обладнанні розподілу і захисту від струмів перевантажень та короткого замикання. Завдяки наявності в вимикачах багатофункціональних блоків на базі мікропроцесорних модулів, можливе Їх застосування в КТП і ГРЩ системах розподілу і захисту мереж промислових підприємств, а також в обладнанні розподілу і захисту систем електропостачання висотних будівель.
Конструкція та технічні характеристики вимикачів відповідають ДСТУ EN 60947-2:2015, вимогам діючих стандартів з електромагнітної сумісності обладнання та європейским стандартам безпеки відповідно директивам СЄ.
ПОВІТРЯНІ АВТОМАТИЧНІ ВИМИКАЧІ БУВАЮТЬ СТАЦІОНАРНОГО І ВИКОТНОГО ВИКОНАННЯ!
- Повне гасіння електричної дуги в середині корпусу
- Обмеження струму короткого замикання і сприяє гасінню електричної дуги
- Робота з тривало допустимим струмовим навантаженням зовнішніх приєднувальних провідників або шин
- Термічну і динамічну стійкість у всьому діапазоні струмів
- Здатний надійно вимикати і вмикати будь-який струм величиною, до струмів граничної вимикаючої здатності включно при 110% номінальної напруги
- Конструкція вимикачів викотного виконання забезпечує заміну однотипних автоматичних вимикачів без заміни монтажної «корзини»
- Конструкція викотних вимикачів забезпечує їх чітку фіксацію в «контрольному» положенні
Типорозміри
НАЙМЕНУВАННЯ | In |
Автоматичний вимикач з електронним блоком керування стаціонарний BA79E-2000 | 630, 800, 1000, 1250, 1600, 2000 |
Автоматичний вимикач з електронним блоком керування викотний BA79E-2000 | 630, 800, 1000, 1250, 1600, 2000 |
Автоматичний вимикач з електронним блоком керування стаціонарний BA79E-3200 | 2000, 2500, 3000 |
Автоматичний вимикач з електронним блоком керування викотний BA79E-3200 | 2000, 2500, 3000 |
Автоматичний вимикач з електронним блоком керування стаціонарний BA79E-6300 | 4000, 5000, 6300 |
Автоматичний вимикач з електронним блоком керування викотний BA79E-6300 | 4000, 5000, 6300 |
In – струмочасова характеристика
